Mein aktuelles Bastel-Projekt ist auch mein bisher größtes und ehrgeizigstes! Ich habe mir vorgenommen einen Gitarrenverstärker selber zu bauen. Die hierzu notwendigen Grundlagen habe ich hauptsächlich aus dem Buch "Gitarrenverstärker selbstgebaut" von "Gerhard Haas". Die von mir gebauten Schaltungen stammen ebenfalls - teilweise unter leichten Änderungen aus diesem Buch.
Die Seite zeigt den aktuellen Stand dieses Projektes. Letztes Update: 21.4.2004
Bisher habe ich die gesamten elektronischen "Innereien" fertiggestellt - der größte Teil davon funktioniert auch schon ohne Probleme. In den Osterferien geht es daran die Frontplatte fertig zu stellen und alleReste einzubauen.
Hier einige Eckdaten:
- 3 getrennte Vorverstärkerzüge: 1 Clean-Kanal, 2 unterschiedlich verzerrte Röhrenkanäle jeweils mit komplett eigener Klangregler-Einheit.
- Koppelstufe mit Kopfhörer-Ausgang, Einschleifweg für Effektgeräte, XLR-Ausgang zum Mischpult
- Lautsärkepedal mit VCA (Signal muss nicht durch das Pedal geführt werden!)
- Eingebauter Tremolo-Effekt
- Eingebauter Hall-Effekt
- Eingebauter Talk-Box-Effekt
- 120W Röhrenendstufe mit 4 EL34
- Gleichspannungsheizung für die Röhren, mit schonendem Softstart
- Eine Box mit 2 schönen Celestion V12-80 Gitarren-Lautsprecher
- Steuerung mit Fußschaltern und Schaltern an der Frontplatte (noch nicht fertig), die Logikeinheit steuert die Relais im Signalweg.
Hier einige Bilder:
Die Einzelkomponenten:
 |
 |
 |
 |
|||||||||
|

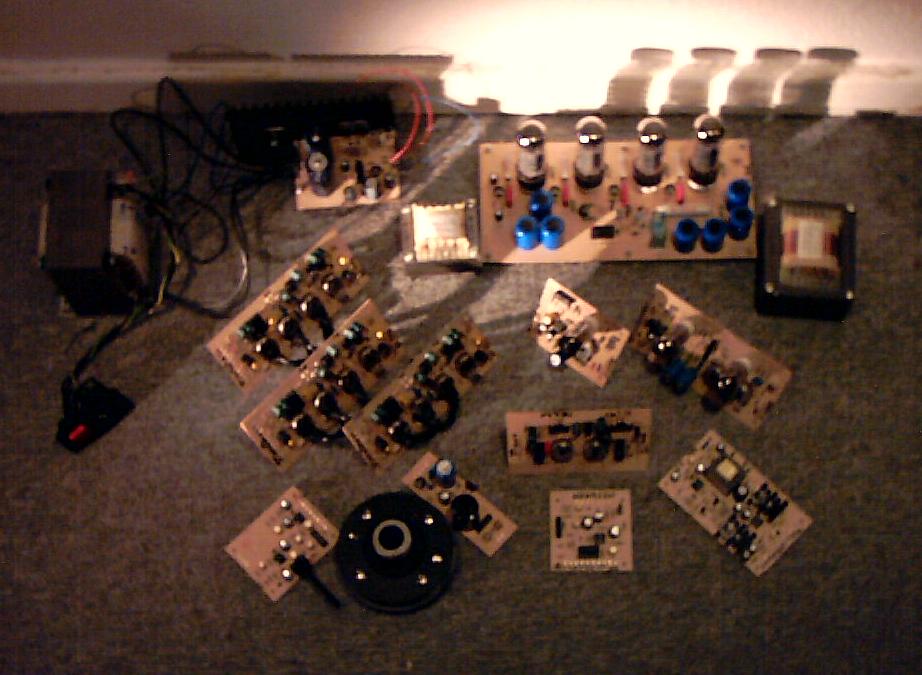

Gesamtansicht aller fertiger Komponenten |
rauscharmer Eingangsverstärker auf Halbleiterbasis |
4-stufiger "Creamsound" Röhrenverzerrer |

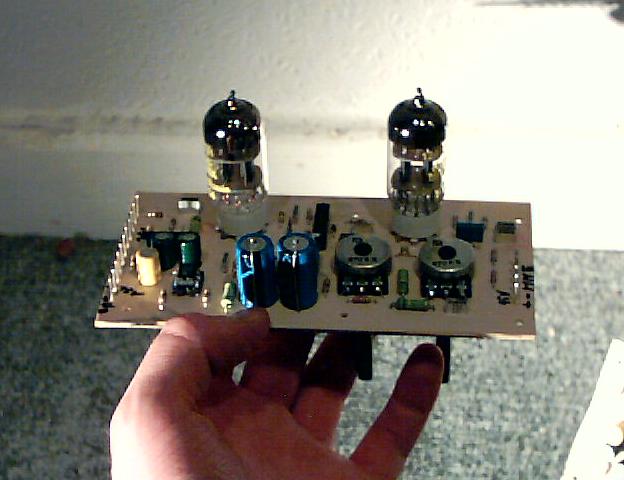

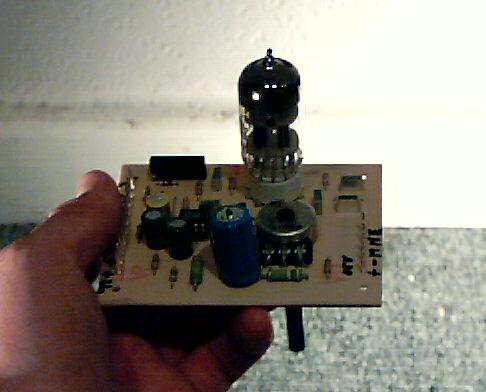

2-stufiger, übersteuernder Röhrenverzerrer |
|||||||||
 |
 |
 |
 |
|||||||||
|

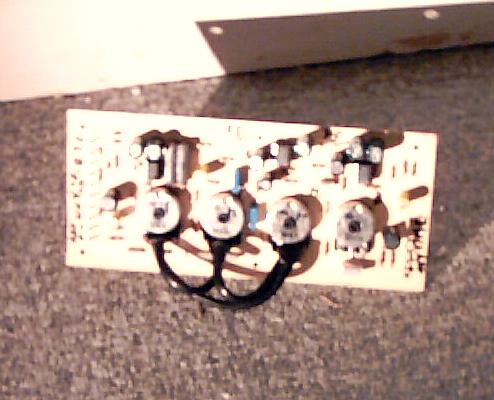

Klangreglerstufe, dreifach vorhanden mit Reglern für Bass, Mitten, Höhen und Präsenz |

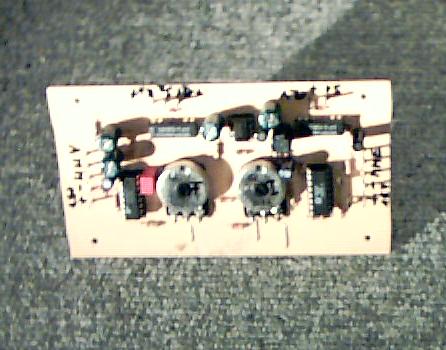

Effektplatine für Tremolo und Lautstärkenpedal |

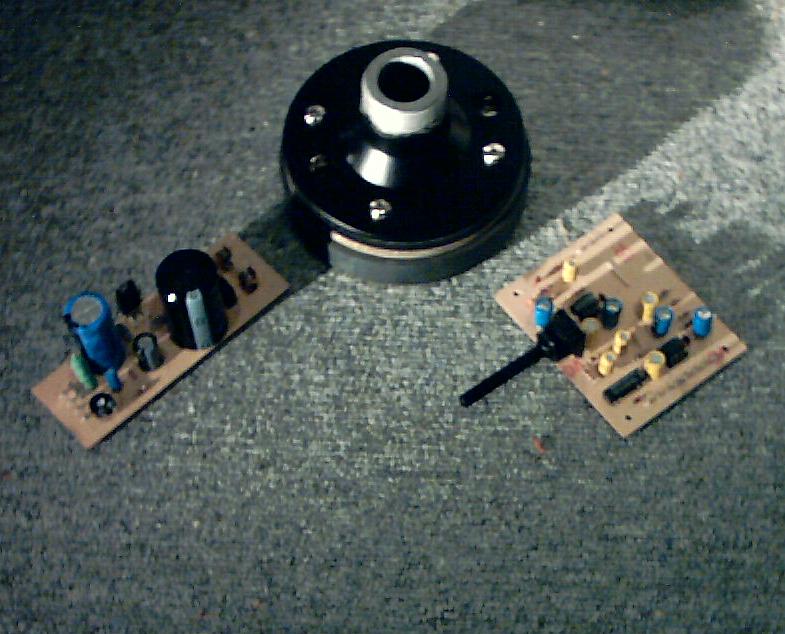

Bausteine der Talkbox Effekteinheit |

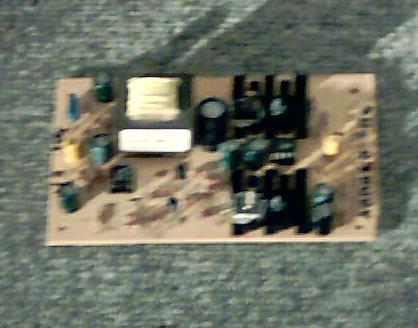

Anschlüsse für Kopfhörer, Mischpult, externe Effekte |
|||||||||
 |
 |
 |
||||||||
|

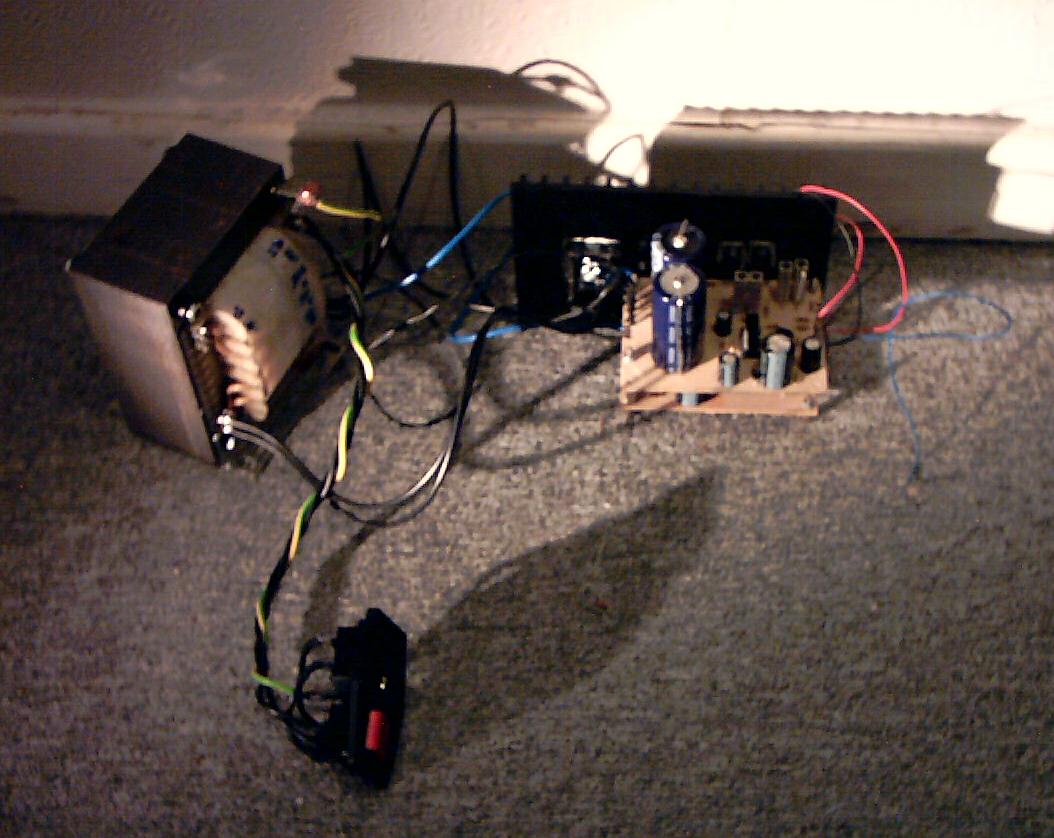

Netzteileinheit für die Röhernheizung und für die Versorgung der Halbleiterstufen |

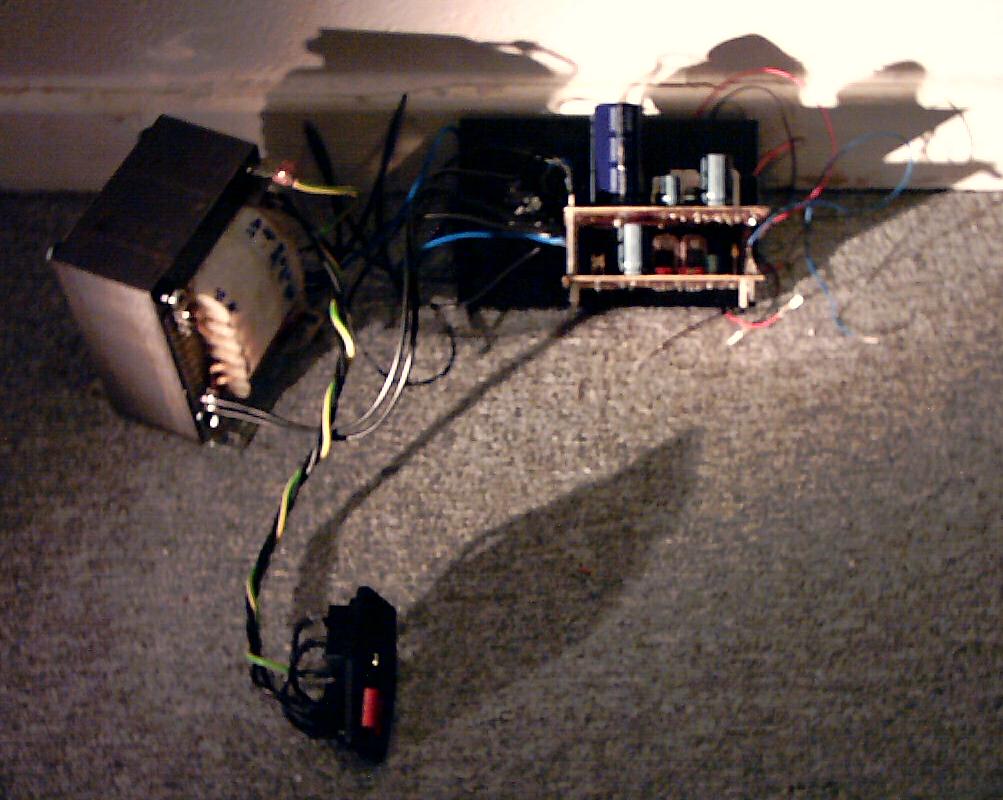

eine andere Ansicht des Netzteils |

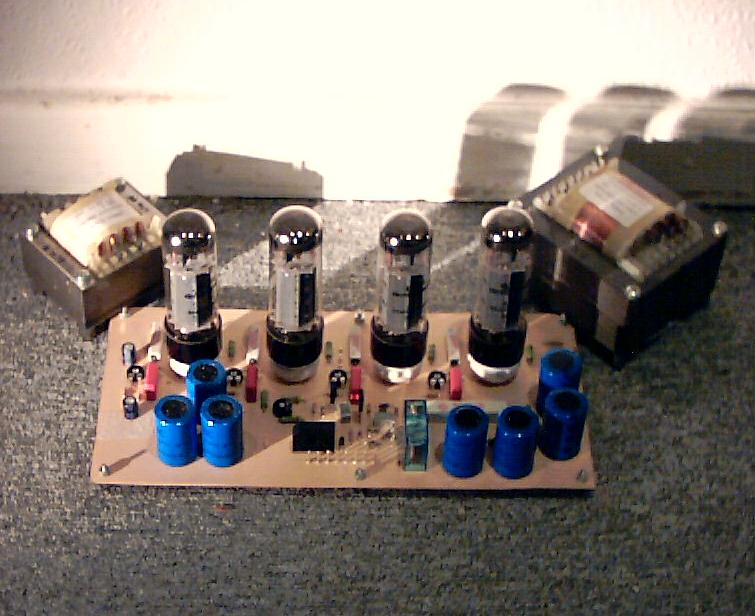

... und hier die Endstufe mit Netzsiebdrossel und Ausgangsübertrager (der Netztrafo ist beim Netzgerät zu sehen) |
||||||||
Das Gehäuse:
was hier auf den Bildern klein und zierlich wirkt, ist immerhein knapp 80cm breit und 24cm hoch...
 |
 |
 |
 |
|||||||||
|

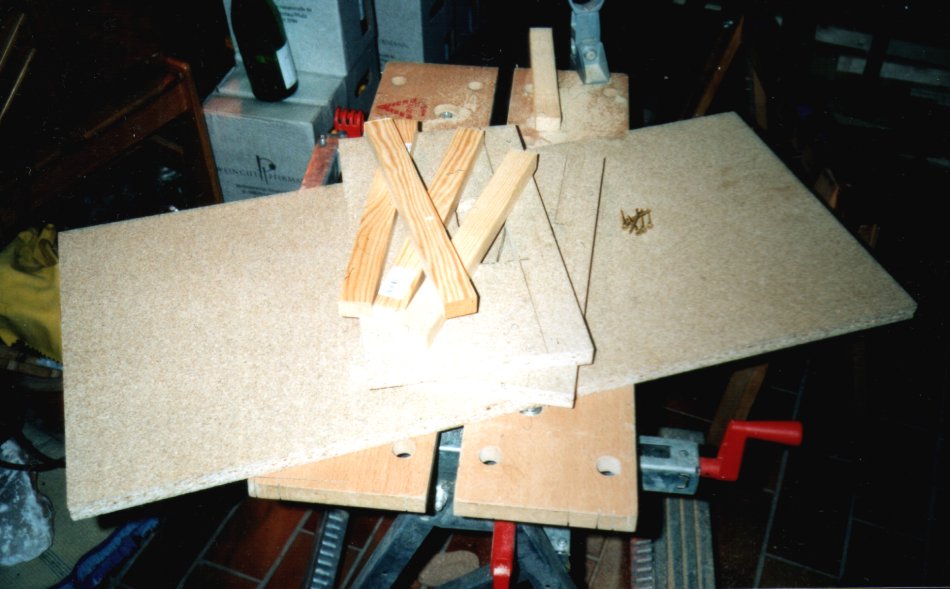

aus diesen Holzstücken ist alles entstanden |

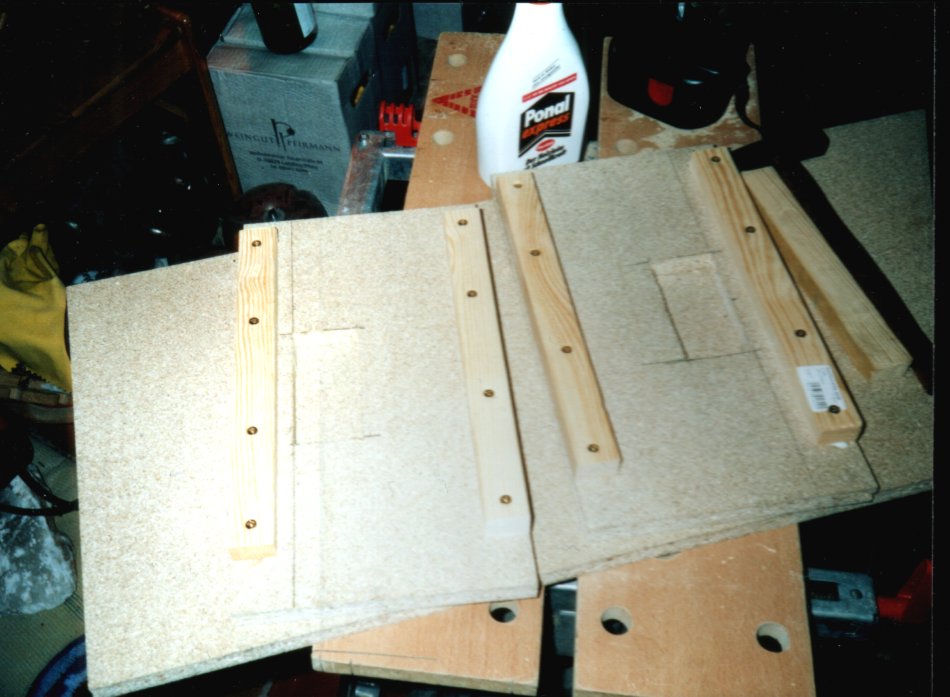

zunächst wurden Öffnungen gesägt und Leisten aufgeschaubt |

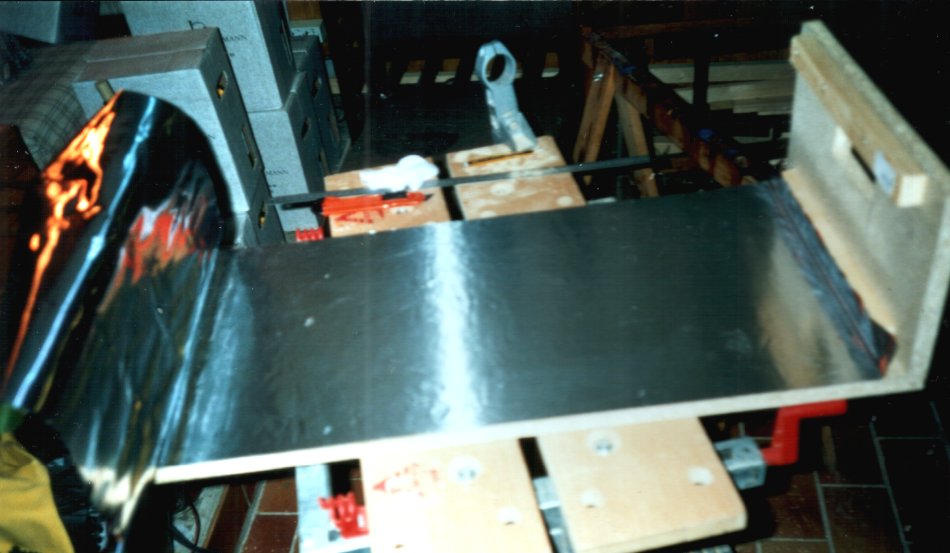

Teile wurden verschraubt und mit Metallfolie ausgekleidet |

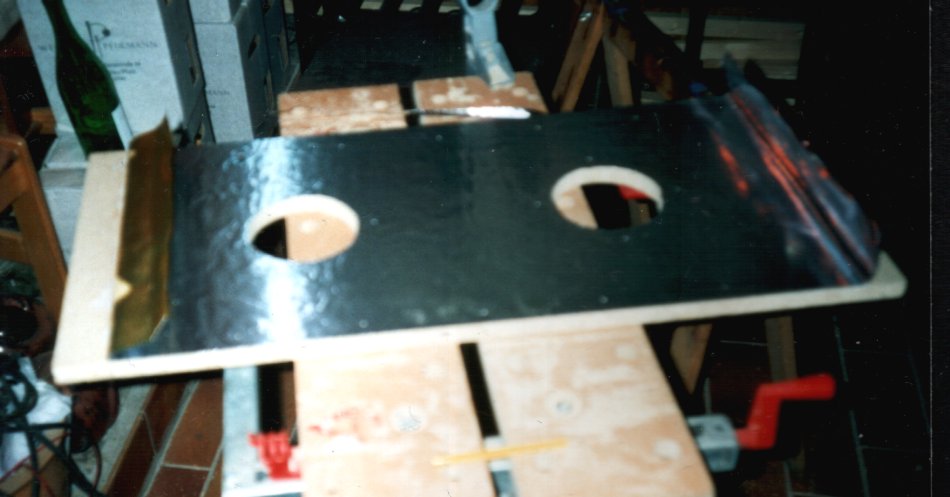

der Deckel wurde ähnlich bearbeitet - die Löcher sind für Lüfter vorgesehen |
|||||||||
 |
 |
 |
 |
|||||||||
|

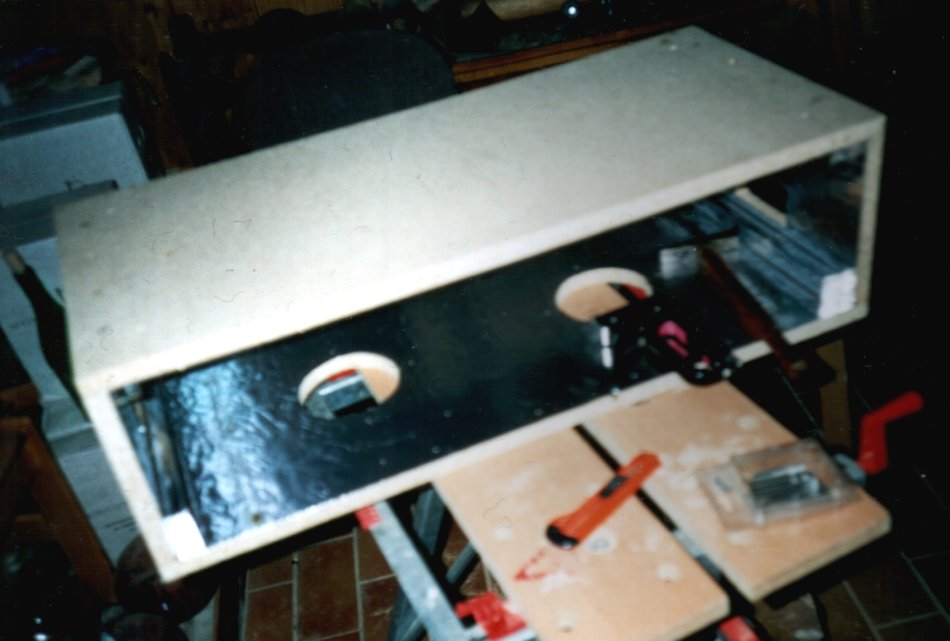

hier das "fertige" Gehäuse - noch sehr schmucklos und langweilig |

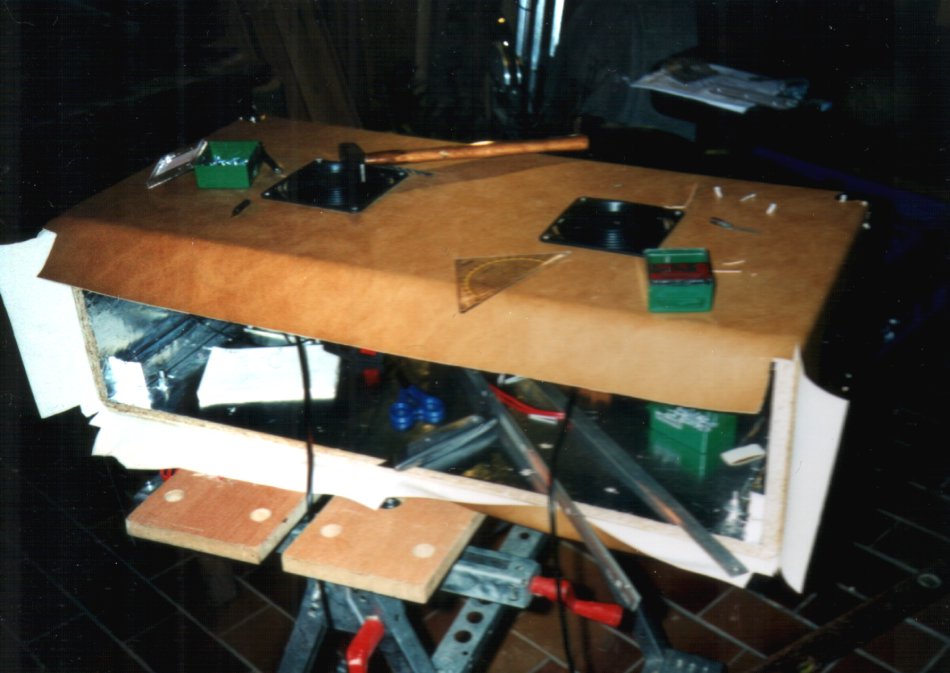

das Holz wurde mit Kunstleder bezogen |

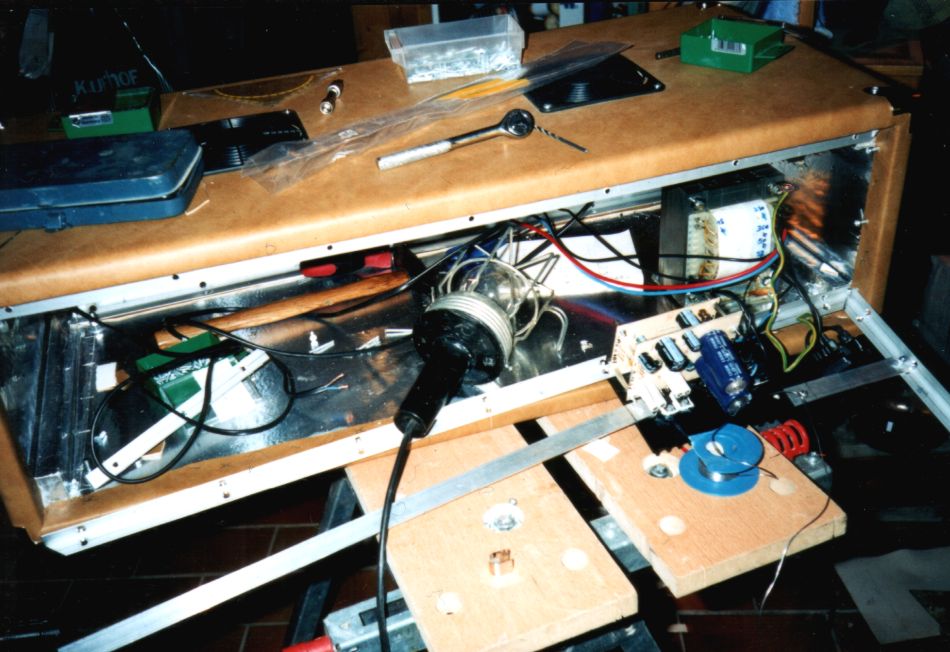

Alurahmen dienen zur Befestigung von Front- und Rückenplatten |
mit Netzteil.jpg

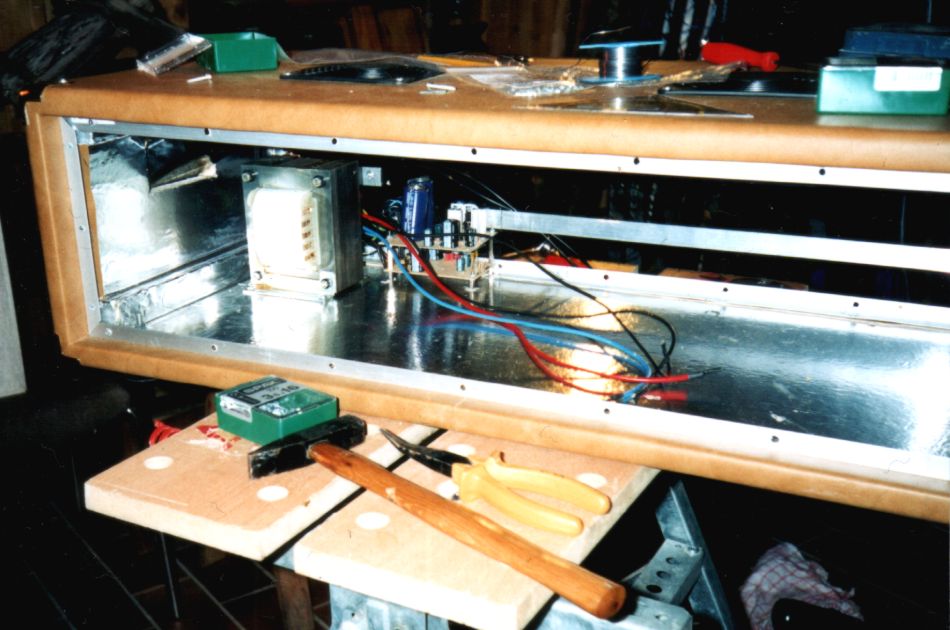

hier sind Transformator und Netzteil bereits eingebaut |
|||||||||
 |
 |
 |
||||||||
|
von hinten.jpg

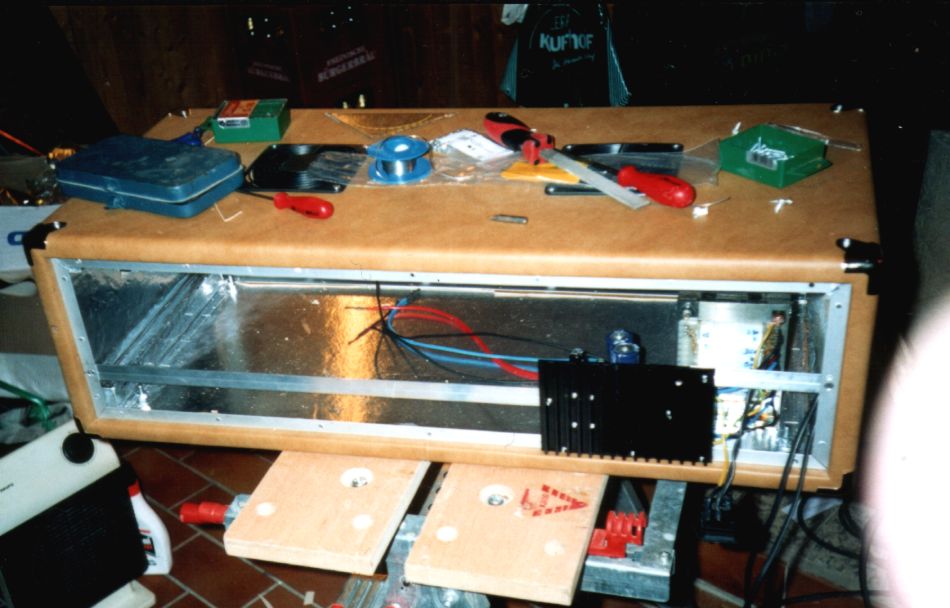

hier nun ein Blick von der Rückseite |
mit Endstufe.jpg

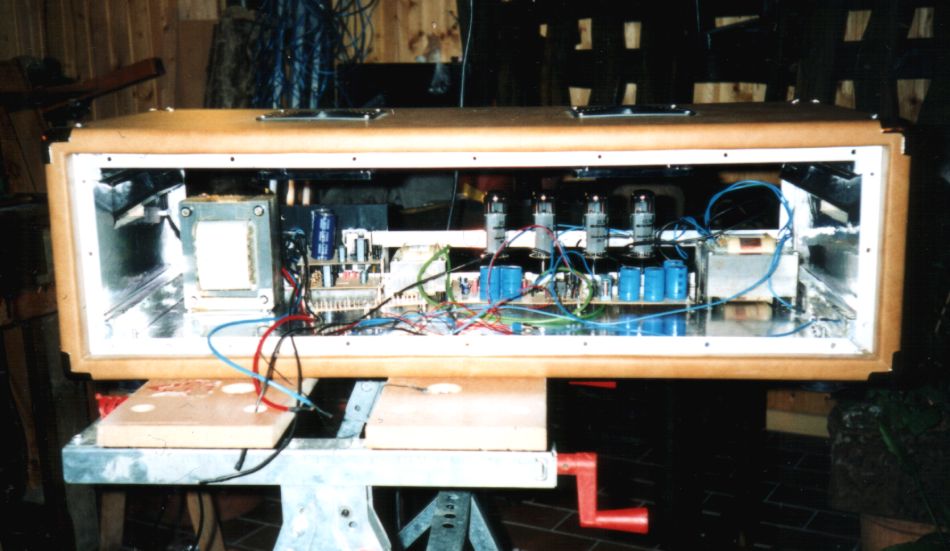

hier sind auch Endstufe und Ausgangsübertrager eingebaut |

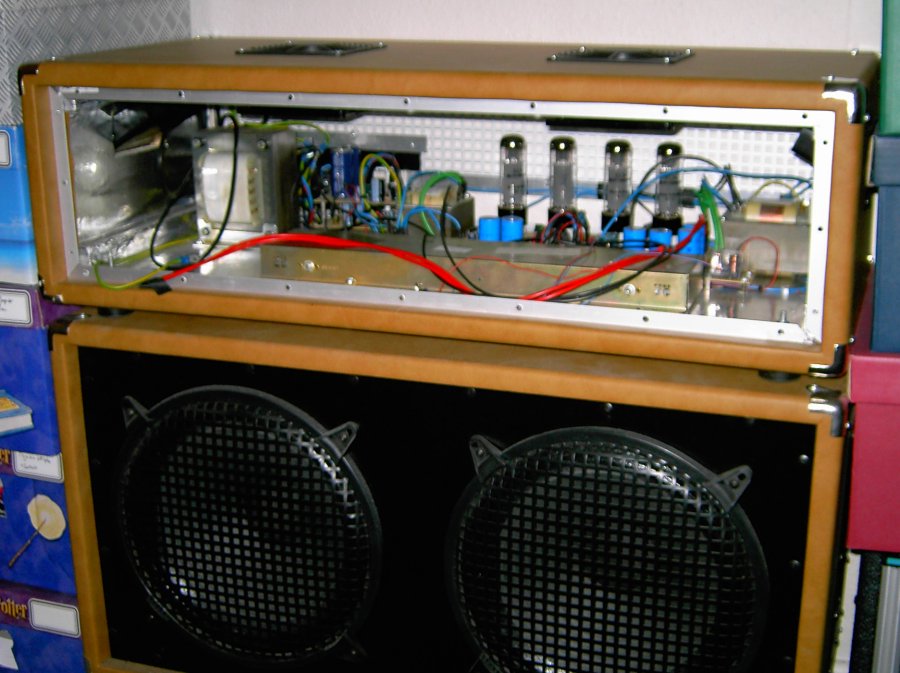

das ist momentan der Stand der Dinge -due Frontplatte ist in Arbeit... |
||||||||
Diese Seite wird fortgesetzt!!!
